StrC630 380/690V 三电平变频器 — 苏州强领技术有限公司

380VAC 水冷315 ~ 500 kW

690VAC 水冷220 ~ 1000 kW

690VAC 风冷220 ~ 1000 kW

540 / 800 / 1000 VDC220 ~ 1000 kW

直流微网专用

输出频率最高可达 1000Hz
交流输入支持 6 / 12 脉波，降低输入谐波
直流输入更高效率，集中整治谐波、功因
三电平输出降低 EMI 干扰，降低电机发热，整机效率提升 1.5%~3% 以上
等效两电平载波可达 16~20kHz
输出电流谐波小于 3.5%（无需输出电抗和滤波）
具有风冷、水冷两种机型
采用经济可靠的 TNPC / INPC 架构
经煤矿防爆行业十年验证，技术成熟
领跑行业将三电平技术应用于 380V 和 690V 高速产品
载波高、谐波低、发热低、高效率，零序电流小
支持 12 脉波整流输入，降低输入谐波

全系列机型参数

类别	变频器型号	功率/电压	额定电流	过载能力	最高载频	外形尺寸(mm)	冷却
变频器	StrC630-**-400G-W-3L-T	400kW / 380V	750A	110% 不限时	等效16K	800×1400×500	水冷
变频器	StrC630-**-450G-W-3L-T	450kW / 380V	800A	110% 不限时	等效16K	800×1400×500	水冷
变频器	StrC630-**-500G-W-3L-T	500kW / 380V	884A	110% 不限时	等效16K	800×1400×500	水冷
变频器	StrC630-**-250G-W-3L-T	250kW / 690V	270A	120% 一分钟	等效16K	600×1200×550	水冷
变频器	StrC630-**-280G-W-3L-T	280kW / 690V	330A	120% 一分钟	等效16K	600×1200×550	水冷
变频器	StrC630-**-315G-W-3L-T	315kW / 690V	345A	120% 一分钟	等效16K	600×1200×550	水冷
变频器	StrC630-**-355G-W-3L-T	355kW / 690V	380A	120% 一分钟	等效16K	600×1200×550	水冷
变频器	StrC630-**-400G-W-3L-T	400kW / 690V	430A	120% 一分钟	等效16K	600×1200×550	水冷
变频器	StrC630-**-450G-W-3L-T	450kW / 690V	466A	120% 一分钟	等效16K	600×1500×550	水冷
变频器	StrC630-**-500G-W-3L-T	500kW / 690V	540A	120% 一分钟	等效16K	600×1500×550	水冷
变频器	StrC630-**-560G-W-3L-T	560kW / 690V	600A	120% 一分钟	等效16K	600×1500×550	水冷
变频器	StrC630-**-630G-W-3L-T	630kW / 690V	690A	120% 一分钟	等效16K	600×1500×550	水冷
变频器	StrC630-**-710G-W-3L-T	710kW / 690V	760A	120% 一分钟	等效16K	600×1500×550	水冷
变频器	StrC630-**-800G-W-3L-T	800kW / 690V	860A	120% 一分钟	等效16K	1100×1600×570	水冷
变频器	StrC630-**-800G-A-3L-T	800kW / 690V	—	120% 一分钟	等效16K	1100×2340×600	风冷
变频器	StrC630-**-900G-W-3L-T	900kW / 690V	932A	120% 一分钟	等效16K	1100×1600×570	水冷
变频器	StrC630-**-900G-A-3L-T	900kW / 690V	—	120% 一分钟	等效16K	1100×2340×600	风冷
变频器	StrC630-**-1000G-W-3L-T	1000kW / 690V	1040A	120% 一分钟	等效16K	1100×1600×570	水冷
变频器	StrC630-**-1000G-A-3L-T	1000kW / 690V	—	120% 一分钟	等效16K	1100×2340×600	风冷

注："**"为供电类型 — D5：直流 540VDC 供电；D8：直流 800VDC 供电；DA：直流 1000VDC 供电；T3：三相六脉波整流 380VAC；M3：六相十二脉波整流 380VAC；T6：三相六脉波整流 690VAC；M6：六相十二脉波整流 690VAC。各功率段另有对应三电平能量回馈机型（-3L-F）。

StrC630 · 380/690V 三电平

全系列机型参数

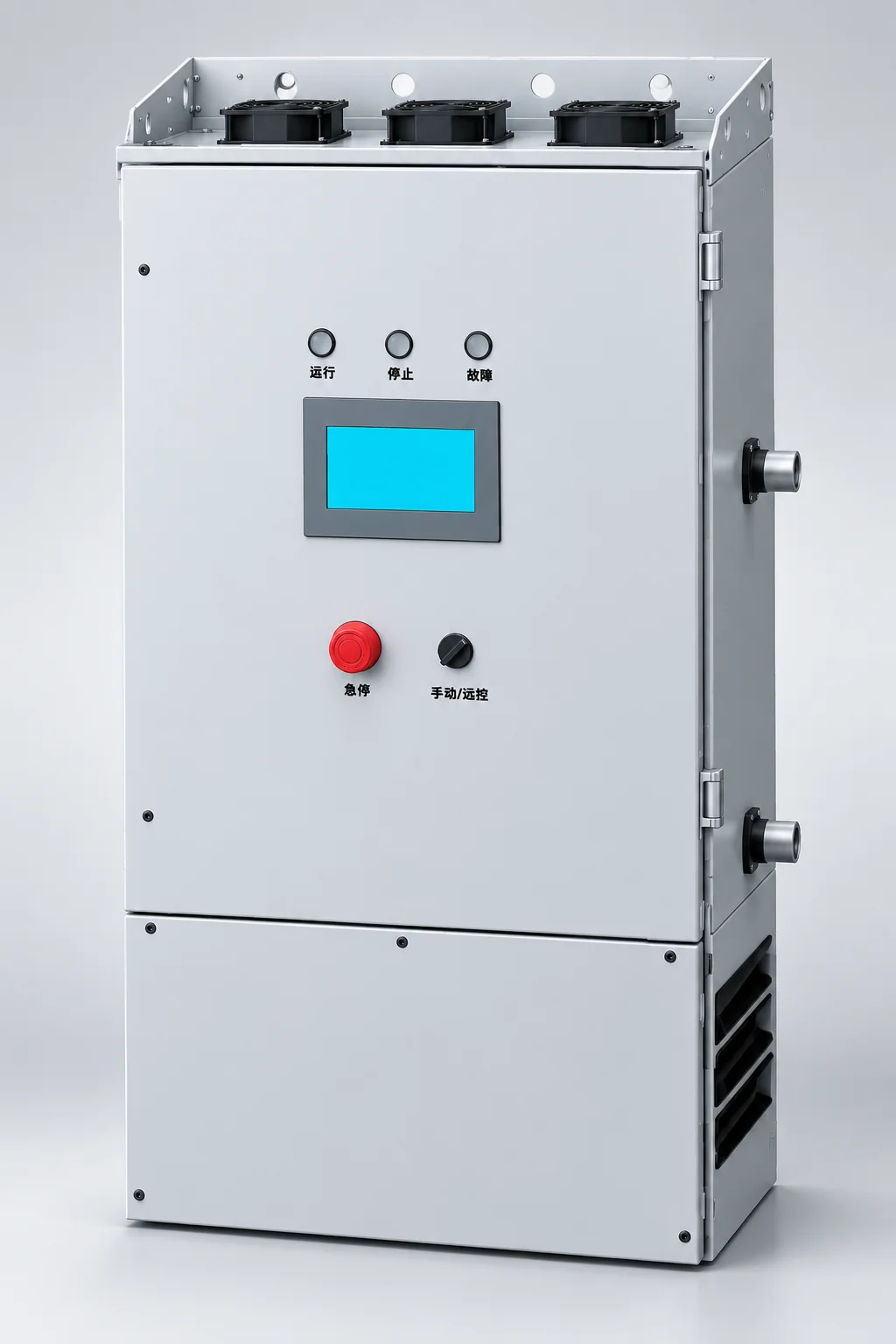

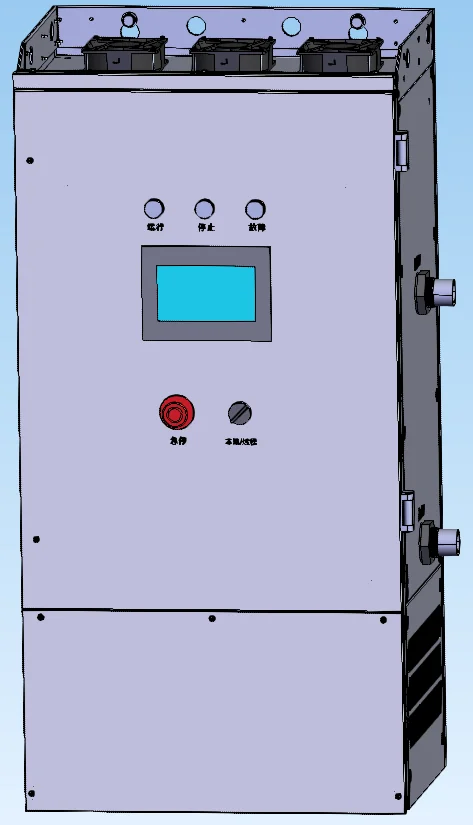

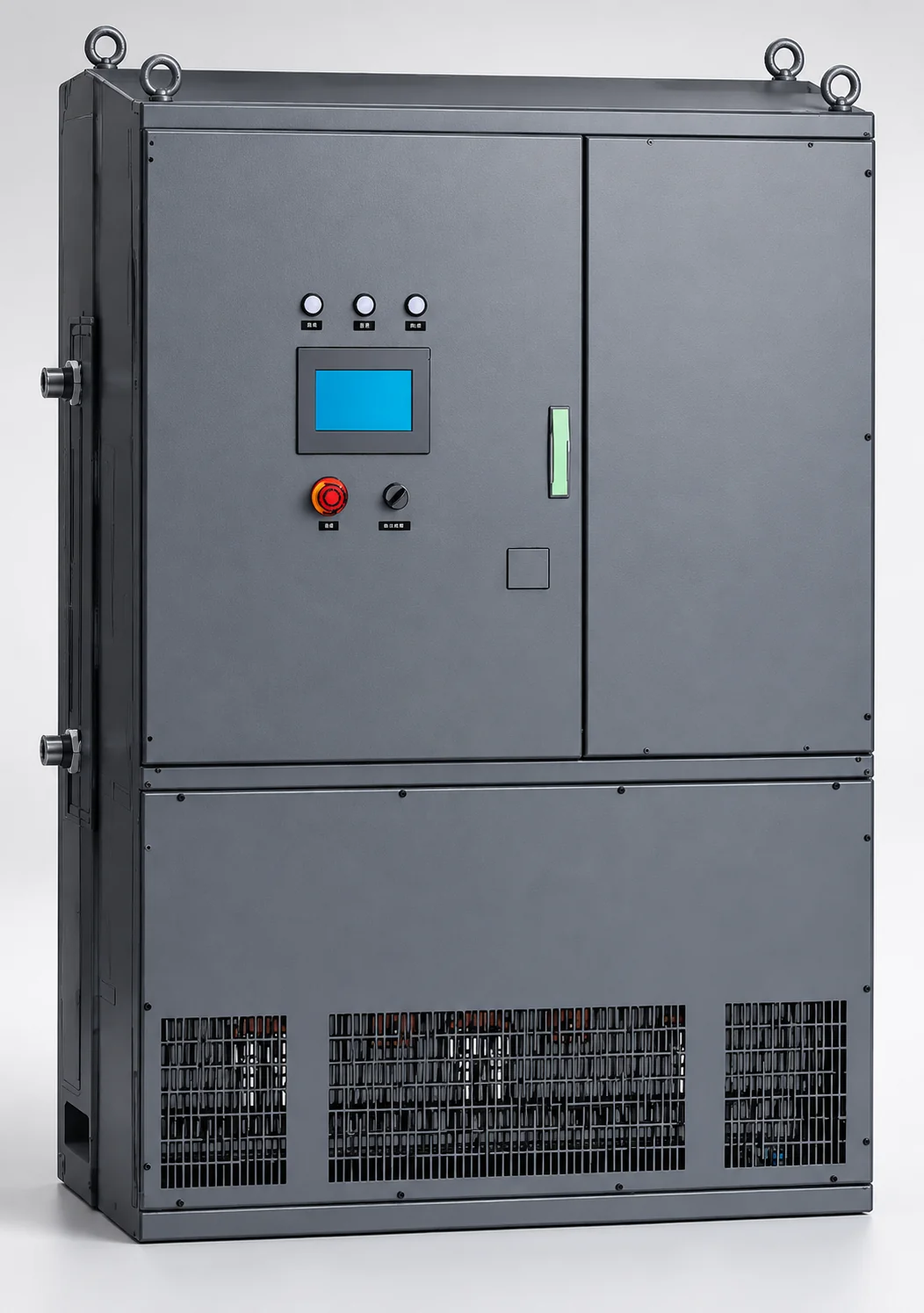

产品展示
